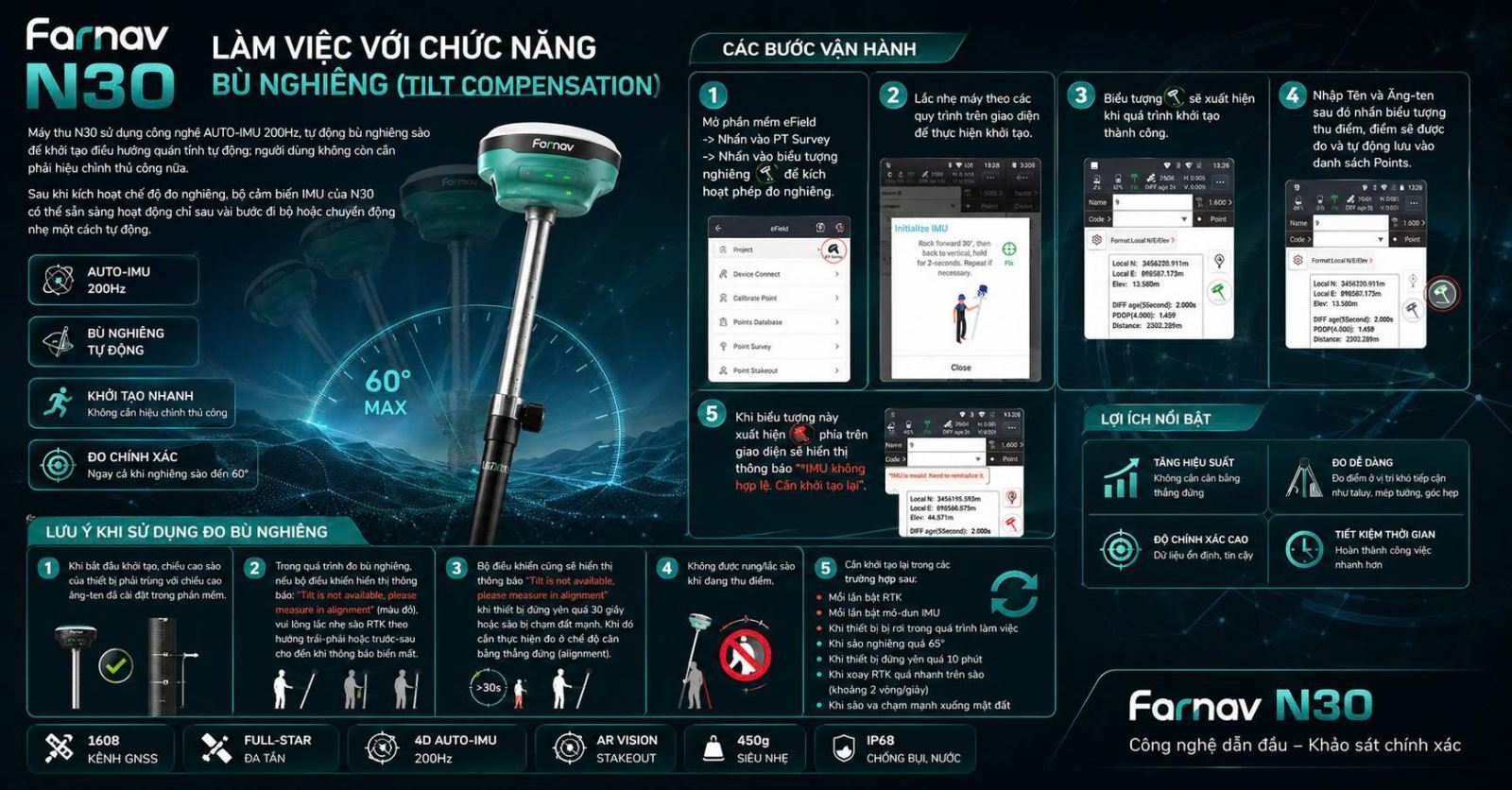

HƯỚNG DẪN SỬ DỤNG CHỨC NĂNG BÙ NGHIÊNG (TILT COMPENSATION) - FARNAV N30

I. Mô tả chức năng

Máy thu GNSS RTK FARNAV N30 được trang bị công nghệ AUTO-IMU tần số 200 Hz, cho phép tự động bù nghiêng sào đo thông qua hệ thống định hướng quán tính. Nhờ đó, người sử dụng không cần thực hiện hiệu chỉnh thủ công như các thiết bị truyền thống.

Sau khi kích hoạt, cảm biến IMU sẽ tự động khởi tạo thông qua các chuyển động nhẹ của thiết bị và sẵn sàng hoạt động trong thời gian ngắn.

II. Quy trình vận hành

Bước 1: Kích hoạt chức năng bù nghiêng

• • Mở phần mềm eField
• • Truy cập mục: PT Survey
• • Nhấn vào biểu tượng Tilt (bù nghiêng) để kích hoạt chức năng

Bước 2: Khởi tạo IMU

• • Thực hiện lắc nhẹ thiết bị theo hướng dẫn hiển thị trên giao diện phần mềm
• • Đảm bảo chuyển động đều theo các trục để hệ thống IMU nhận dạng và khởi tạo

Bước 3: Xác nhận trạng thái

• • Khi khởi tạo thành công, biểu tượng bù nghiêng sẽ hiển thị trạng thái sẵn sàng

Bước 4: Thu thập dữ liệu

• • Nhập thông tin điểm đo (Tên điểm, chiều cao ăng-ten)
• • Nhấn biểu tượng thu điểm để tiến hành đo
• • Dữ liệu sẽ được tự động lưu vào danh sách Points

Bước 5: Xử lý cảnh báo

• • Khi xuất hiện thông báo: “IMU không hợp lệ, cần khởi tạo lại”, thực hiện lại bước khởi tạo IMU

Bước 6: Tắt chức năng bù nghiêng

• • Nhấn vào biểu tượng Tilt để tắt chức năng khi không sử dụng

III. Yêu cầu và lưu ý khi sử dụng

1. Điều kiện khởi tạo

• • Chiều cao sào phải trùng khớp với giá trị chiều cao ăng-ten đã thiết lập trong phần mềm

2. Trong quá trình đo

• • Khi xuất hiện thông báo: “Tilt is not available, please measure in alignment” (màu đỏ):
• • Thực hiện lắc nhẹ sào theo hướng trái – phải hoặc trước – sau cho đến khi thông báo biến mất
• • Trường hợp thiết bị đứng yên quá 30 giây hoặc sào bị va chạm mạnh:
• • Hệ thống sẽ yêu cầu đo ở chế độ cân bằng thẳng đứng (alignment)
• • Không được rung hoặc lắc sào trong quá trình thu điểm

3. Các trường hợp phải khởi tạo lại IMU

• • Sau mỗi lần bật thiết bị RTK
• • Sau mỗi lần kích hoạt mô-đun IMU
• • Khi thiết bị bị rơi hoặc va đập trong quá trình làm việc
• • Khi góc nghiêng của sào vượt quá 65°
• • Khi thiết bị đứng yên liên tục trên 10 phút
• • Khi xoay thiết bị trên sào quá nhanh (khoảng 2 vòng/giây)
• • Khi sào bị va chạm mạnh xuống mặt đất

IV. Kết luận

Việc sử dụng đúng chức năng bù nghiêng (Tilt Compensation) giúp:

• • Tăng tốc độ đo đạc ngoài thực địa
• • Giảm yêu cầu cân bằng sào tuyệt đối
• • Nâng cao hiệu quả và độ chính xác trong các điều kiện đo phức tạp
