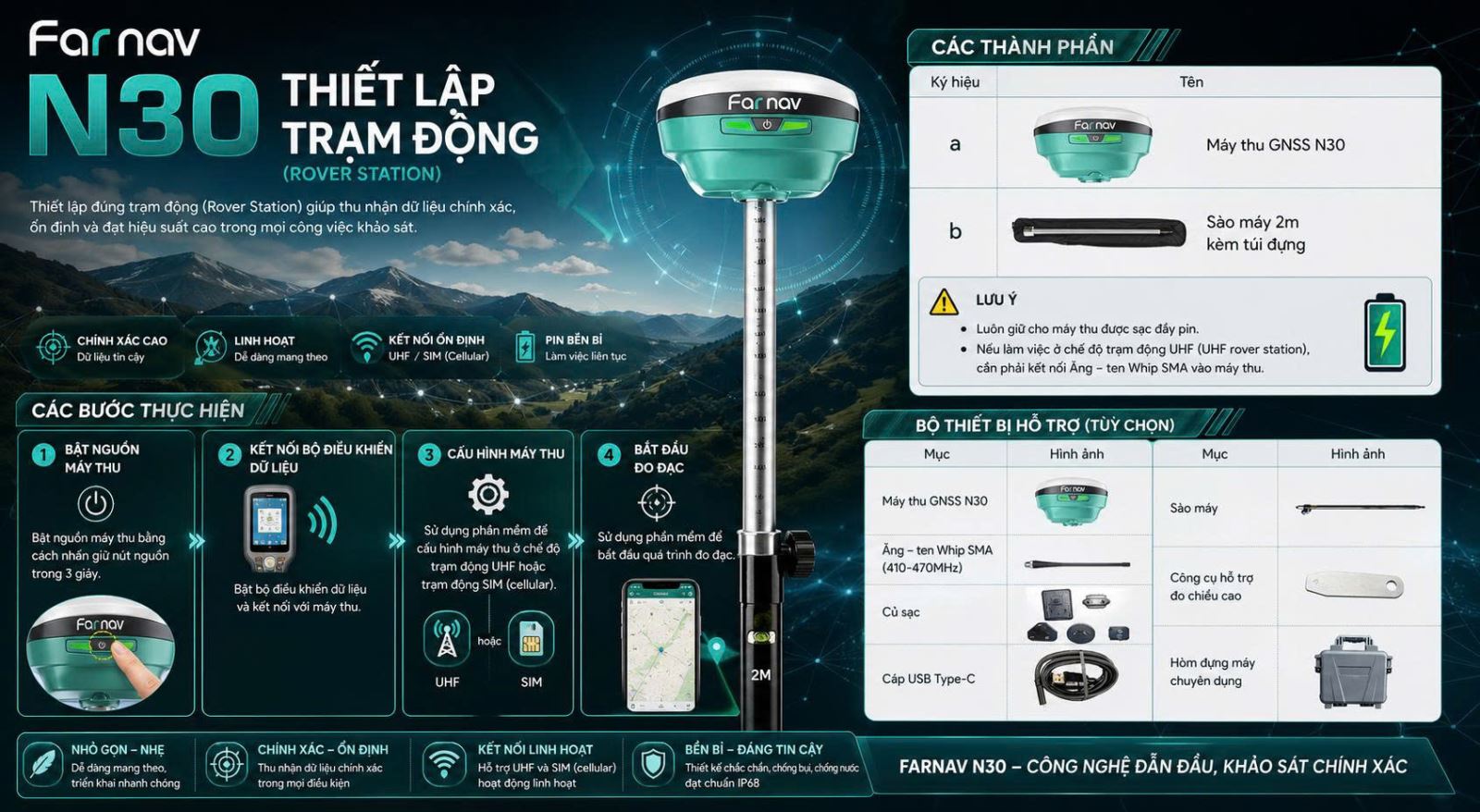

HƯỚNG DẪN THIẾT LẬP TRẠM ĐỘNG (ROVER STATION) - FARNAV N30

Thiết bị GNSS RTK FARNAV N30

I. Mục đích

Hướng dẫn quy trình thiết lập trạm động (Rover) nhằm đảm bảo thiết bị hoạt động ổn định, thu nhận tín hiệu chính xác, phục vụ công tác đo đạc trắc địa đạt độ chính xác cao (cấp centimet).

II. Thành phần thiết bị

1. Thành phần chính

• • a) Máy thu GNSS RTK FARNAV N30
• • b) Sào máy (chiều cao 2 m) kèm túi đựng

2. Phụ kiện đi kèm

• • Ăng-ten Whip SMA (dải tần 410–470 MHz)
• • Củ sạc nguồn
• • Cáp USB Type-C
• • Công cụ đo chiều cao sào
• • Hòm đựng thiết bị chuyên dụng

III. Yêu cầu kỹ thuật

• • Thiết bị phải được sạc đầy pin trước khi đưa vào sử dụng
• • Đảm bảo khả năng kết nối ổn định với trạm Base
• • Trường hợp sử dụng chế độ trạm động UHF, bắt buộc lắp đặt ăng-ten Whip SMA đúng quy cách
• • Kiểm tra tình trạng hoạt động của thiết bị và phụ kiện trước khi vận hành

IV. Quy trình thiết lập

Bước 1: Lắp đặt thiết bị

• • Gắn máy thu GNSS N30 lên sào máy
• • Siết chặt các khớp nối, đảm bảo chắc chắn, không rung lắc
• • Đặt sào máy thẳng đứng trong quá trình đo đạc

Bước 2: Lắp đặt ăng-ten (đối với chế độ UHF)

• • Gắn ăng-ten Whip SMA vào cổng UHF của máy thu
• • Kiểm tra độ chắc chắn và tiếp xúc của đầu nối

Bước 3: Khởi động thiết bị

• • Nhấn giữ nút nguồn trong khoảng 03 giây để bật máy
• • Kiểm tra đèn tín hiệu và trạng thái hoạt động của thiết bị

Bước 4: Kết nối bộ điều khiển

• • Khởi động bộ điều khiển dữ liệu (sổ tay)
• • Mở phần mềm đo đạc (eField hoặc tương đương)
• • Thực hiện kết nối với máy thu qua Bluetooth hoặc WiFi

Bước 5: Cấu hình chế độ hoạt động

• • Truy cập mục cấu hình trong phần mềm
• • Lựa chọn chế độ làm việc phù hợp:
• • Trạm động UHF (Radio Rover)
• • Trạm động sử dụng SIM (Cellular Rover)
• • Thiết lập các thông số kỹ thuật:
• • Tần số (đối với UHF)
• • Nguồn dữ liệu (NTRIP đối với SIM)
• • Giao thức kết nối

Bước 6: Thiết lập chiều cao sào

• • Sử dụng thước đo chuyên dụng để xác định chiều cao sào
• • Nhập chính xác giá trị chiều cao vào phần mềm

Bước 7: Tiến hành đo đạc

• • Lựa chọn chức năng đo (điểm, tuyến, stakeout, v.v.)
• • Kiểm tra trạng thái RTK (FIX)
• • Thực hiện thu thập dữ liệu đo

V. Kiểm tra và vận hành

• • Đảm bảo trạm Rover nhận tín hiệu ổn định từ trạm Base
• • Trạng thái RTK đạt FIX nhanh và duy trì liên tục
• • Sai số đo nằm trong giới hạn cho phép (cấp centimet)

VI. Lưu ý

• • Luôn giữ sào máy thẳng đứng trong quá trình đo
• • Hạn chế làm việc tại khu vực bị che khuất tín hiệu vệ tinh
• • Thường xuyên kiểm tra:
• • Kết nối giữa Base và Rover
• • Tần số radio hoặc cấu hình mạng
• • Trường hợp mất trạng thái FIX, cần kiểm tra lại toàn bộ hệ thống

VII. Kết luận

Việc thiết lập đúng quy trình trạm động (Rover) góp phần:

• • Nâng cao độ chính xác đo đạc
• • Tăng hiệu suất làm việc ngoài thực địa
• • Đảm bảo tính ổn định và liên tục của hệ thống GNSS RTK
