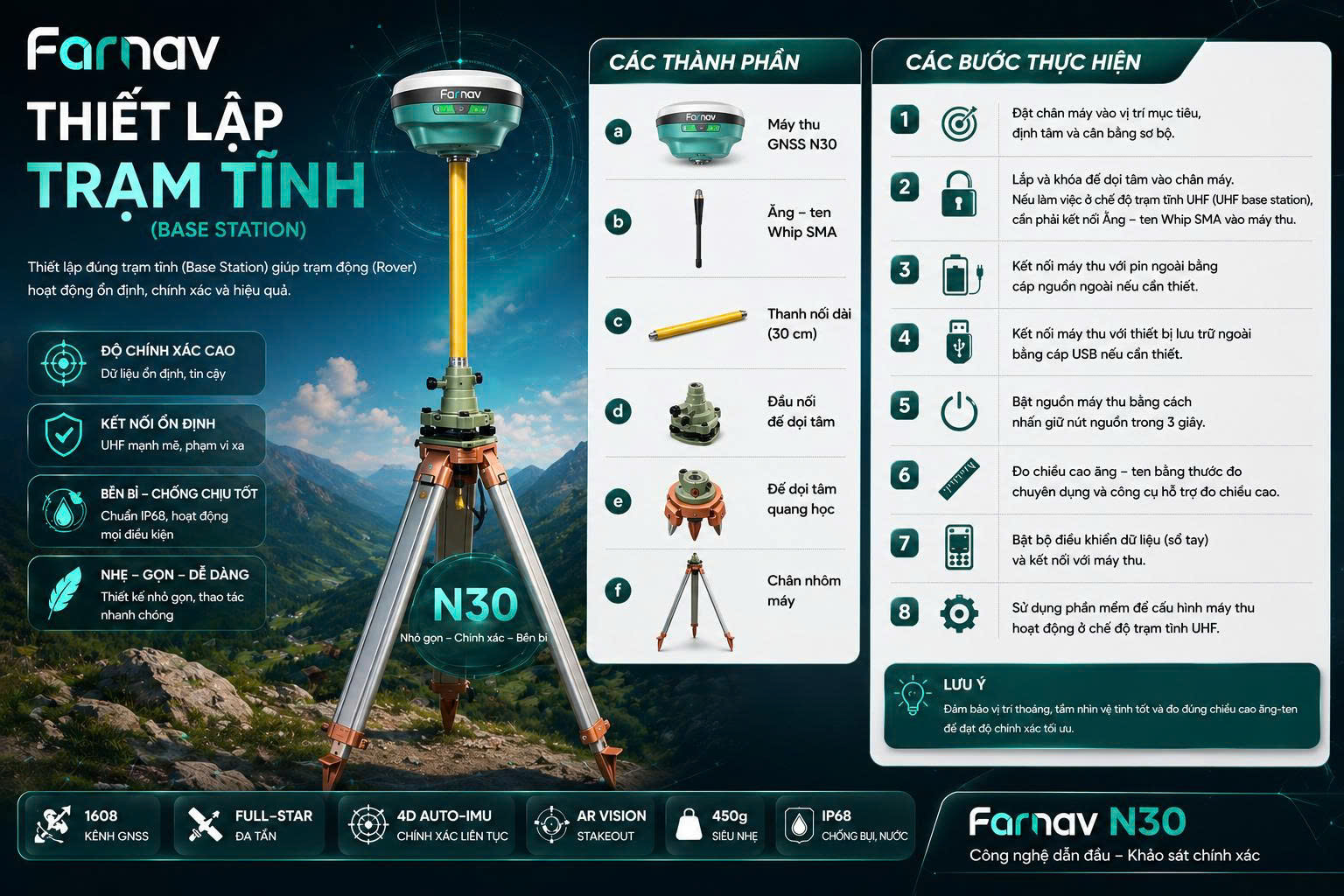

🛰️ THIẾT LẬP TRẠM TĨNH (BASE STATION) – FARNAV N30

🎯 Mục tiêu

Thiết lập trạm Base ổn định để truyền tín hiệu RTK cho Rover, đảm bảo:

• • FIX nhanh
• • Độ chính xác cm
• • Hoạt động ổn định liên tục ngoài thực địa

​

⚙️ Các bước thiết lập chi tiết

🔷 Bước 1: Dựng chân máy và định tâm

✔ Chọn vị trí đặt Base:

• • Thoáng, không bị che khuất vệ tinh
• • Tránh gần nhà cao tầng, cây lớn, nguồn nhiễu sóng

✔ Dựng chân máy chắc chắn

✔Điều chỉnh 3 chân để:

✔ Định tâm sơ bộ vào điểm mốc

✔ Cân bằng tương đối

 Bước 2: Lắp đế dọi tâm

✔ Gắn đế dọi tâm quang học (e) lên chân máy

✔ Khóa chặt bằng vít

✔ Quan sát qua dọi tâm:

✔ Điều chỉnh chân để tâm đúng vào mốc

✔ Cân bằng chính xác bằng bọt thủy

👉 Đây là bước QUAN TRỌNG nhất → ảnh hưởng trực tiếp độ chính xác

🔷 Bước 3: Lắp máy thu GNSS

✔ Gắn:

• • Đầu nối (d)
• • Thanh nối dài (c)
• • Máy GNSS (a)
• • Siết chặt toàn bộ hệ thống

👉 Đảm bảo:

• • Máy thẳng đứng tuyệt đối
• • Không rung lắc

🔷 Bước 4: Lắp ăng-ten UHF (nếu dùng Radio)

✔ Gắn ăng-ten Whip SMA (b) vào cổng UHF trên máy

✔ Siết chặt vừa đủ (không vặn quá lực)

👉 Bắt buộc khi: Sử dụng chế độ Base phát Radio UHF

🔷 Bước 5: Kết nối nguồn điện

✔ Trường hợp làm việc dài: Kết nối pin ngoài qua cáp nguồn

✔ Nếu không: Dùng pin trong máy

👉 Khuyến nghị: Dùng pin ngoài khi đo > 6–8h

🔷 Bước 6: Kết nối lưu trữ (tuỳ chọn)

✔ Cắm USB nếu cần:

✔ Ghi dữ liệu thô (RINEX)

✔ Hậu xử lý (PPK)

🔹 Bước 7: Bật máy

✔ Nhấn giữ nút nguồn ~3 giây

✔ Kiểm tra:

• Đèn tín hiệu
• Máy khởi động ổn định

🔷 Bước 8: Đo chiều cao ăng-ten (rất quan trọng)

✔ Dùng thước chuyên dụng

✔ Đo theo chuẩn:

✔ ARP → điểm mốc

✔ Ghi chính xác: mm hoặc cm

👉 Sai số bước này = sai toàn bộ dữ liệu đo

🔷 Bước 9: Kết nối sổ tay (Controller)

✔ Bật sổ tay (Data Controller)

✔ Mở phần mềm eField

✔ Kết nối với máy qua: Bluetooth / WiFi

🔷 Bước 10: Cấu hình trạm Base trong phần mềm

✔ Trong eField:

Vào:

👉 Survey → Base Setup

✔ Thiết lập:

Mode: UHF Base

• • Tần số Radio (Frequency)
• • Protocol (CHC / Trimtalk / Transparent…)
• • Công suất phát

Tọa độ Base:

• • Nhập tay (known point)
• • Hoặc đo trung bình (average)

👉 Sau đó:

• • Start Base
• • Kiểm tra trạng thái phát sóng

✅ 3. Kiểm tra sau khi thiết lập

• • Đèn Radio hoạt động
• • Base có FIX ổn định
• • Rover nhận tín hiệu tốt
• • Sai số hiển thị ở mức cm

⚠️ Lưu ý quan trọng (thực chiến)

Không đặt gần:

• • Trạm BTS
• • Đường điện cao thế
• • Không để máy nghiêng
• • Luôn kiểm tra:
• • Chiều cao ăng-ten
• • Tần số radio trùng Rover

✔ Nếu mất FIX: Kiểm tra lại nguồn / anten / vị trí

🚀 Kết luận

Thiết lập Base chuẩn =

👉 Fix nhanh hơn 30–50%

👉 Độ chính xác ổn định cm-level

👉 Rover làm việc mượt – không mất tín hiệu
